- 1
- 2
- 3
新聞中心
當前類別：技術支持
什么是混凝土滯后沁水？
[ 時間：2016-02-26 點擊：2932 ]
“混凝土滯后沁水”——預拌商品混凝土經常出現混凝土初始坍落度可達到200mm、初始擴展度達到500mm，此時混凝土不泌水或略顯泌水。但該混凝土送達工地或施工完后大約不到2個小時，混凝土出現大量的泌水現象，該泌水現象稱之為混凝土滯后泌水。

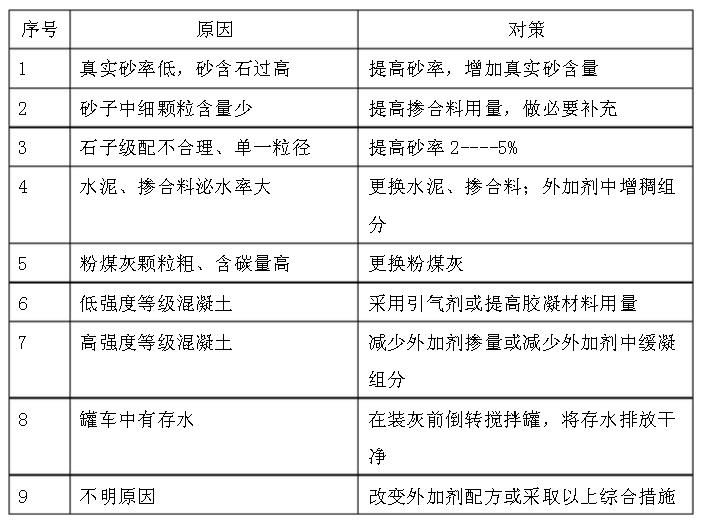

造成這一問題產生的原因是：由配比材料的綜合因素引起，砂率偏低、外加劑緩凝組分較多等，具體可參考下表：
解決混凝土滯后沁水總結起來，我們要從四個方面著手：合理使用外加劑，優質控制外加劑使用量和適用類型；合理使用礦物摻合料，注意根據環境需求、參合料的需水量以及水化誘導期；注意水泥的性能，在穩定選擇水泥品質的同事盡量選擇與水泥相容性良好的外加劑；多效措施并用提高工程施工質量。
相關新聞
- 第五部份亞硝酸鈣的消防措施2013-01-12
- 中信化工帶您走進亞硝酸鈉2012-10-20
- 亞硝酸鈉和氯化鈉的區別2013-02-22
- 不同質水泥的區別和亞硝酸鈉的使用介紹2014-01-13
- 亞硝酸鈣混凝土阻銹劑的適用依據和意義2015-01-06
